BLL2770 26W车大灯应用
发表时间:2022-11-25浏览次数:1299

一、前言

相比于传统卤素车灯,LED大灯价格更贵,但亮度高启动快且更加稳定,而卤素大灯的性价比高,穿透性强。可以看出两者其实是相互补充的,中低端的车型更多选择的是卤素灯,而高端的车型往往会采用LED大灯。从未来发展来看似乎LED大灯会成为新的趋势,会有更多的车型采用LED大灯,而且价格成本也在慢慢变化。


二、上海贝岭车灯驱动芯片BLL2770介绍

BLL277040V耐压同步降压恒流LED驱动芯片,主要特点如下:

1、集成两个低导通内阻MOS,输出电流最大3.5A,输入电压15V时,电源效率可达93%以上;

2、输出电流可以通过输出采样电阻调节,内部电压基准为150mV

3、输出恒流精度可达±3%

4、无需外部补偿,芯片外围器件数量少;

5、芯片具有内部温度调节功能,当芯片结温超过140℃时,输出电流会降低,保证LED不会熄灭,使行车安全可靠;

6、芯片开关频率为135KHz,带有抖频功能,使得EMI测试很容易通过,减少外部滤波器件的使用。


三、基于BLL277026W车大灯应用电路介绍

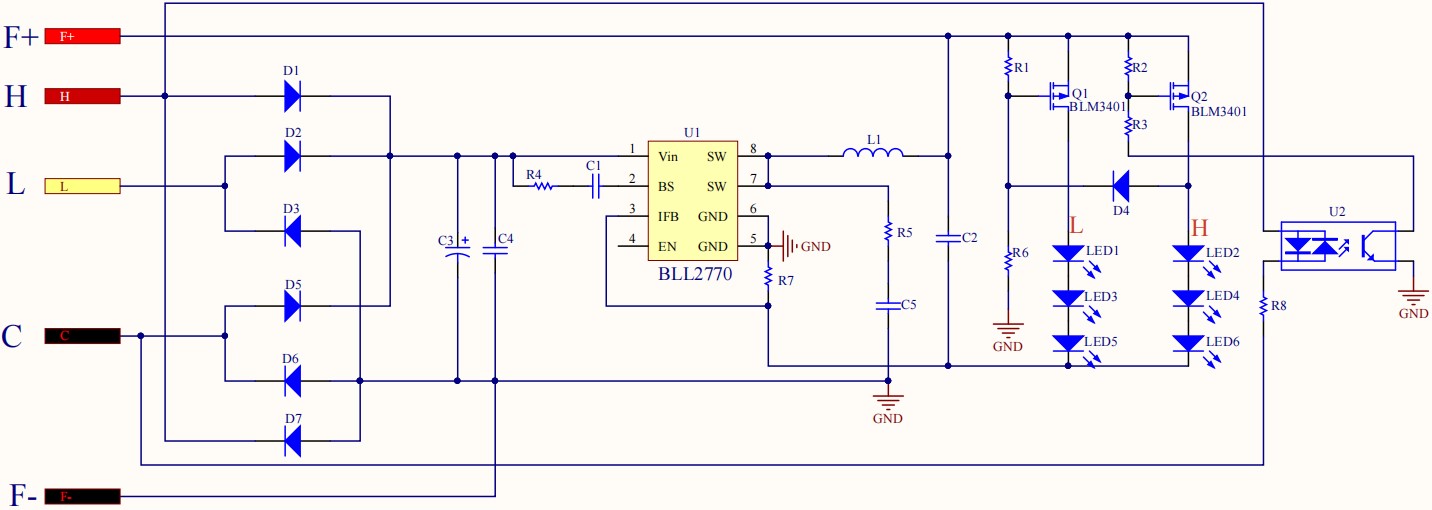

1 应用电路图

电路原理简介:输入电压13V,输出9V2.6A,电压从HC两端输入时亮远光灯,电压从LC两端输入时亮近光灯。F+F-是散热风扇所用9V电源。


四、基于BLL2770车灯产品优势

1、体积小,效率高,带小风扇散热;

2、外围电路简单,较之其他品牌车灯芯片,具有良好的EMI测试通过性,且无需外加很多滤波器件,有利于设计方案总体成本控制和优化;

3、可以实现远光灯、近光灯切换。

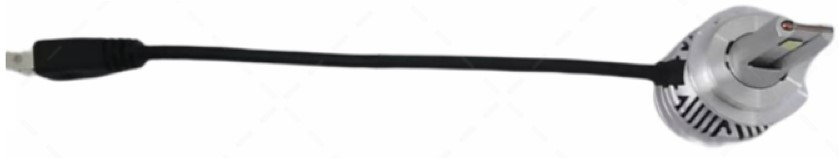

2 车灯实物图



五、上海贝岭新款车灯芯片BLL2771介绍

为了满足更高输入电压,更大功率车灯市场需求,上海贝岭推出了耐压70V,输出电流最大4A的同步降压恒流车灯驱动芯片。BLL2771主要特点如下:

1、芯片耐压70V,输出电流最大4A

2、内部集成两个55mΩ MOS

3、输出电流可调,内部电压基准为150mV

4、输出电流精度可达±3%

5、无需外部补偿;

6、具有调光输入引脚;

7、芯片具有内部温度调节功能,防止芯片结温过高。

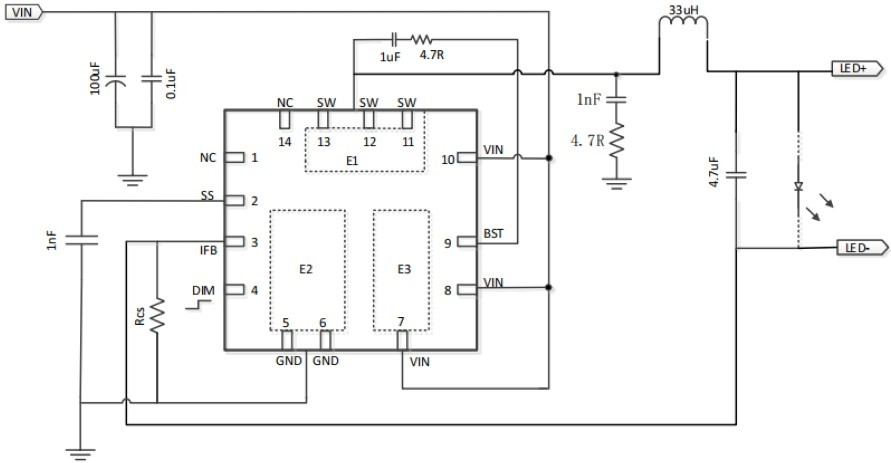

3 BLL2771典型应用电路

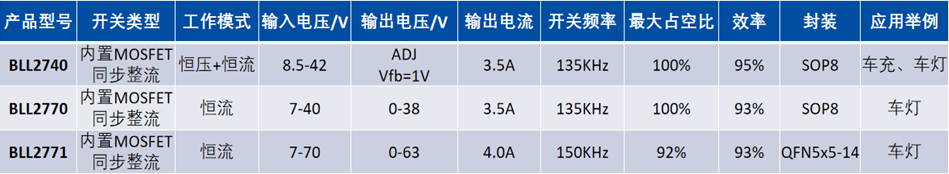

六、上海贝岭车灯芯片选型表
