上海贝岭为实时时钟(RTC)和万年历功能提供解决方案
发表时间:2023-06-06浏览次数:1904

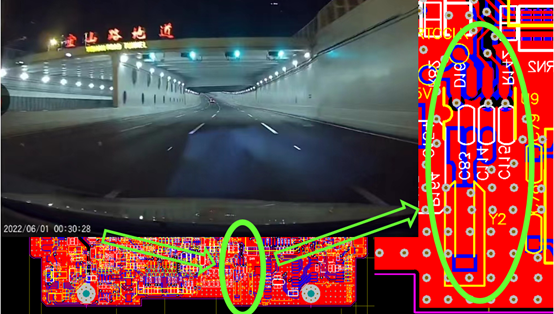

图1 汽车领域应用实例


一、引言

搭载万年历功能的实时时钟(RTC/Real Time Clock)芯片,可以为系统提供实时的标准时钟和万年历,使系统无需依赖于系统处理器资源或者网络功能,即可获取标准时间。作为电子产品中的通用芯片,它在各领域的应用较为广泛,除了传统的领域(比如电表、商用显示器),在汽车产品(比如行车记录仪等)和智能设备(比如智能锁、AI机器人、语音盒子)等新兴领域中,也有广泛的应用。

针对上述应用场合,上海贝岭近期升级推出了以BLX8563为代表的系列实时时钟芯片,它的应用市场非常广泛,可以应用在任何需要标准时钟、日历或者计时的系统中。超宽电压、超低功耗和超小封装,使该芯片具有较高性价比,极简的外部电路,更大大简化了工程师的设计,外部仅需要一个32.768KHz的晶振,芯片就可以正常工作。

图2 智能设备应用实例


二、BLX8563系列产品描述

BLX8563系列芯片分为BLX8563和BLX85063两款,是低功耗CMOS实时时钟/日历芯片,采用I2C通信总线。它内置一个包括世纪、年、月、日、时、分、秒、星期的计时器,在电路中起到钟表的作用,控制器可以设置和读取BLX8563/ BLX85063中存放的当前时间,从而对数据进行相应处理(例如计费、显示、记录等)。除此之外,它内部还集成了如下功能:


01一个可编程的定时器模块

该功能使能后,在指定的时间产生中断输出,并通过中断配置功能,设置中断方式为低电平或者负脉冲。

02一个可编程的Alarm模块

在当前时间与Alarm设置时间一致,且对应的中断条件使能时,产生中断输出。

03一个可编程时钟输出

可为其他功能模块(比如WIFI模块等)提供标准时钟。

04集成了内部振荡器电容

最大限度减少了电路板上的布线数目,以及物料成本。

除此之外,BLX85063还集成了晶振负载电容容值选择,以及时钟偏移校准寄存器功能,允许客户对时钟进行数字微调。这两个功能结合,可以使BLX85063芯片定期校准振荡器,满足客户对高精度时钟的需求。



三、BLX8563系列产品框图

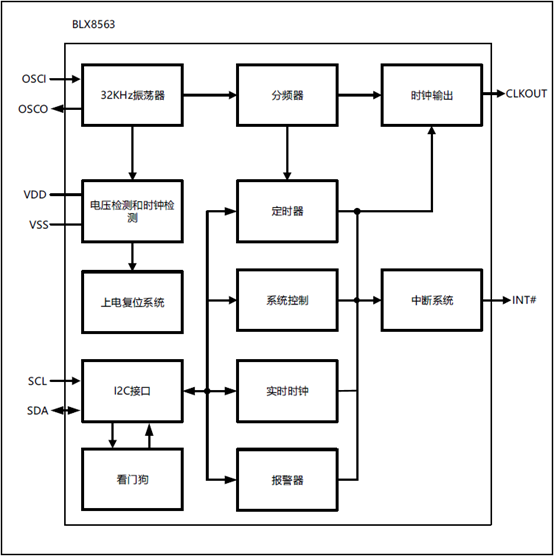

图3 BLX8563和BLX85063框图


四、BLX8563系列产品选型对比
