超高精度交直流计量模块
发表时间:2023-10-24浏览次数:2600

2030 年前实现碳达峰,2060年前实现碳中和是我国的重大战略决策。为实现“双碳”目标,国家进行了能源结构调整,大力推进由光伏、风电、水电构成的清洁能源,而光伏发电及储能对于直流能效监控有最基本的技术需求;电动车代替传统车,交通工具的产业更替需要配套海量的交直流充电设施;双碳目标加速城市数字化进程,需要通过建设海量数据采集终端,对用电能耗巨大的领域和设施,如数据中心、5G基站、城市照明、居民用电等加以数字化监测。以上主要的减碳和碳中和场景中,对于超高精度交直流能效监测,尤其是直流检测的应用,都提出了迫切的需求。

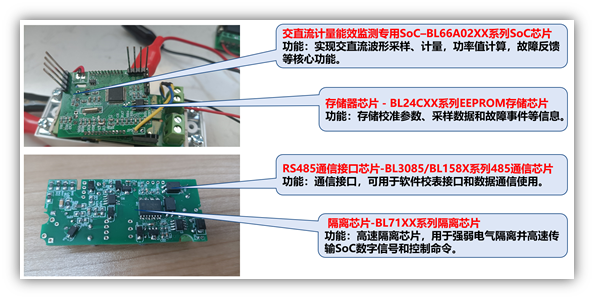

上海贝岭发挥自身在模拟和数模混合的技术优势,专注于电能计量芯片、智能计量 SoC芯片、存储芯片、数据链芯片的研究。在国家“双碳”战略引领下,开发特定的具备高精度交流和直流计量能效监测的BL66A02XX系列SoC芯片,并应用该芯片快速抽取电流、电压采样波形,连续运算等方式,设计出可实现高精度交直流能效计量功能的模块。具备高精度交直流精度(1~300A精度可达到0.5%),快速电流、电压响应(100ms即可反馈有效值)的交直流计量模块。该模块填补了国内交直流混合采集和高精度直流能效监测的两项空白,为助力“3060”双碳目标提供了准确的计量保障。

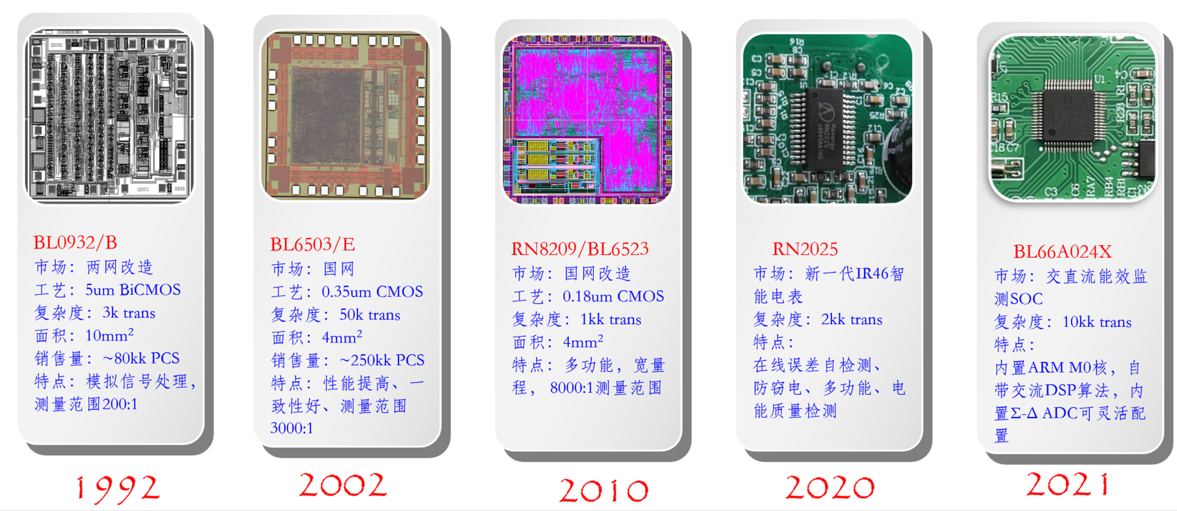

专注能效监测三十余年,

五代芯片累计销量超十亿颗!




解决市场需求和应用痛点

  • 一种模块结构,分别支持交流、直流两种模式

  • 模块电压:12V DC / 220V AC

  • 额定电压:1000V DC / 380V AC

  • 测量电压范围:0~1000V DC / 0~380V AC

  • 参比电流:300A (对应分流器300A/75mV)

  • 测量电流范围:0~300A DC / 0~150A AC

  • 脉冲常数:  1000imp/kWh

  • 准确度等级:

        额定电压Un(1000V),电压误差:0.1Un≤U<0.4Un,误差限值±1.0%;0.4Un≤I≤1.1Un,误差限值±0.5%

        参比电流Ib(300A),电流误差:0.01Ib≤I<0.05Ib,误差限值±1.0%;0.05Ib≤I≤1.2Ib,误差限值±0.5%

  • 计量分度:0.001度,三位小数

  • 数据保护:断电后数据保留>10年

  • 通讯协议:DL/T645-2007《多功能电能表通讯规约》

  • 模块功耗:≤1.5W

  • 工作温度:-30℃~70℃

  • RS485通信接口,通信波特率支持≥9600bps

  • 存储功能:存储累计电能量;存储掉电等事件记录

  • 安装方式:导轨式、模块安装




典型应用案例

高精度直流充电桩电表,全套完整解决方案。





超高精度交直流计量模块的技术成果

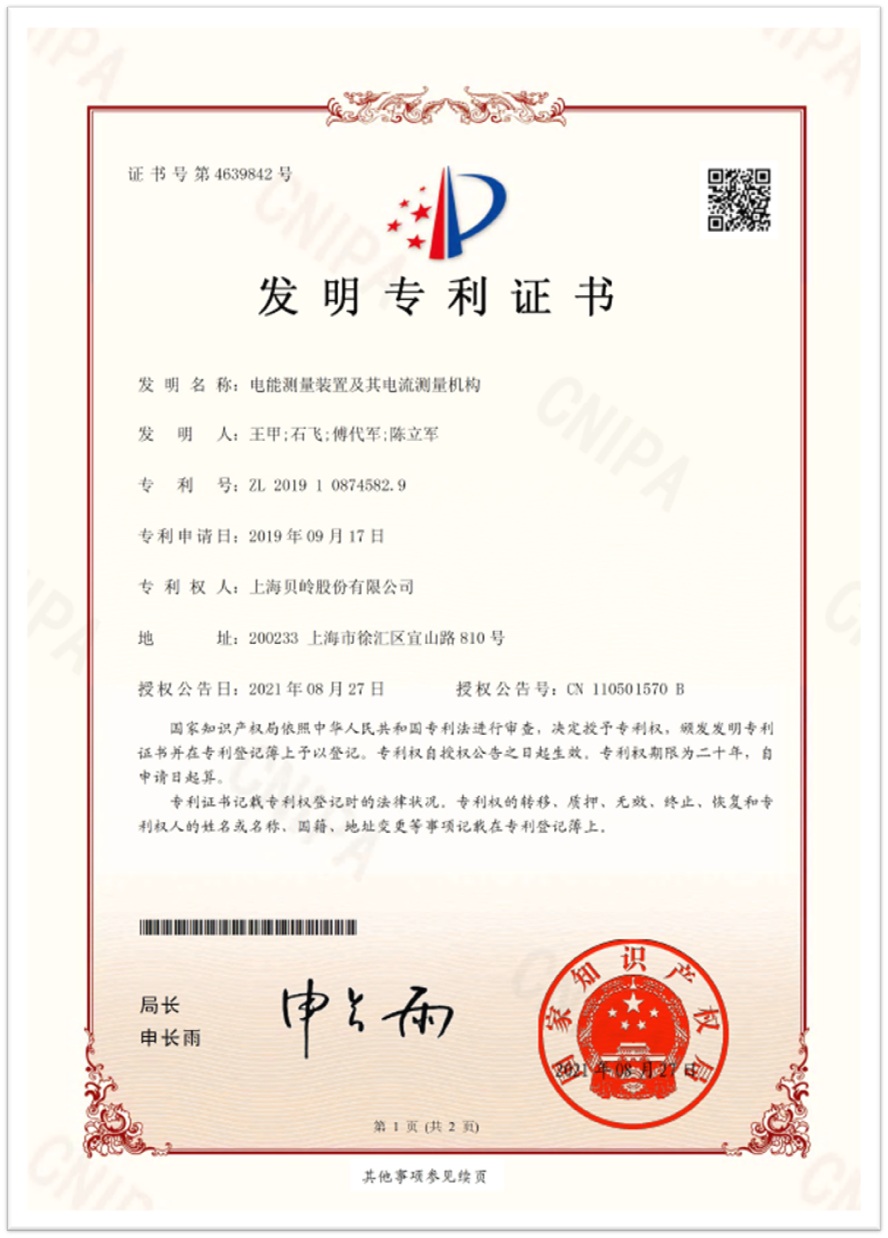

  • 发明专利:电能测量装置及其电流测量机构(已授权)专利号:2019108745829

  • 发明专利:计量芯片以及测量系统(已进入实际审查)专利号:2021109128725
