【新品发布】高隔离耐压RS-485收发器系列
发表时间:2023-11-14浏览次数:169

在工业控制、智能仪表等产品中,RS-485是被广泛应用的通信标准;对于工厂自动化、电网输配电设备、光伏逆变和其它可能存在高压的系统,高压和低压域之间的通信需要具有电气隔离的RS-485节点。隔离的RS-485节点除了可以保护电路,更重要的是可以保护操作人员免受高压和有害的电压瞬变的影响。

贝岭Belling BL7385和BL7390隔离485收发器,可确保在工厂车间等高噪声环境中的可靠通信。


高可靠性

  Belling RS-485


  • 全系列产品采用双隔离栅串联技术。

  • 最大工作隔离电压VIOWM高达2121VDC。

  • 抗浪涌能力超12kV,±100kV/μs CMTI,大于50年的隔离栅寿命。

  • 总线引脚ESD保护:±15kV IEC 61000-4-2,接触放电。

  • 内置失效保护电路,保证接收器输入端在开路或短路时,接收器的输出端处于逻辑高电平状态。

  • 使用限摆率驱动器,能显著减小EMI和由于不恰当的终端匹配电缆所引起的反射。




主要参数

  • 速率:500Kbps(BL7385)

              16Mbps(BL7390)

  • 接收器输入阻抗为1/8单位负载, 256个总线节点(BL7385)

  • 接收器输入阻抗为1单位负载, 32个总线节点(BL7390)

  • 全系列最大隔离电压VISO  5kVRMS

  • 总线引脚ESD保护:±15kV IEC 61000-4-2,接触放电

  • 失效保护功能

  • 封装:SOW16L(宽SOIC16)

应用领域

  • 隔离RS-485通讯

  • 工业自动化

  • 光伏逆变器

  • 电表

  • 白色家电

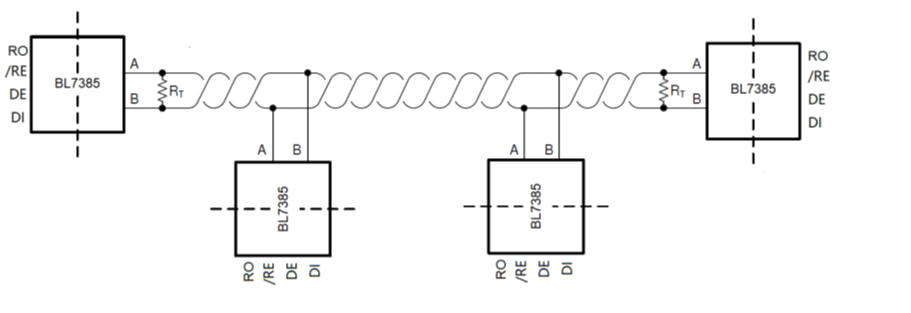

典型应用图


选型表


有关产品的相关信息

欢迎邮件垂询

章敏:zhangmin@belling.com.cn
