上海贝岭最新推出的BL1088产品是一款16通道16位1MS/s高精度模数转换器芯片。BL1088支持±10V、±5V、±2.5V双极性或差分信号输入,并能以1MS/s速率进行两路同步采样。BL1088采用LQFP80封装形式,使用5V电源供电,支持2.3V~5V数据接口。


BL1088 系统框图


高集成度

BL1088片上集成了两个ADC BANK,每个BANK包含8个AFE和1个SAR ADC,因此可以实现2路同步采样。每个AFE输入端口具备1MΩ恒定阻抗和±15V钳位电路,AFE中的低通滤波器支持37KHz和300KHz两种带宽模式。


BL1088内部包含了高精度电压基准源及缓冲器,从而简化了外围配置。采样序列器和过采样数字滤波器带来了更多的使用灵活性。数字逻辑支持2.3V至5V高速串行/并行接口形式,并且具有CRC校验功能。

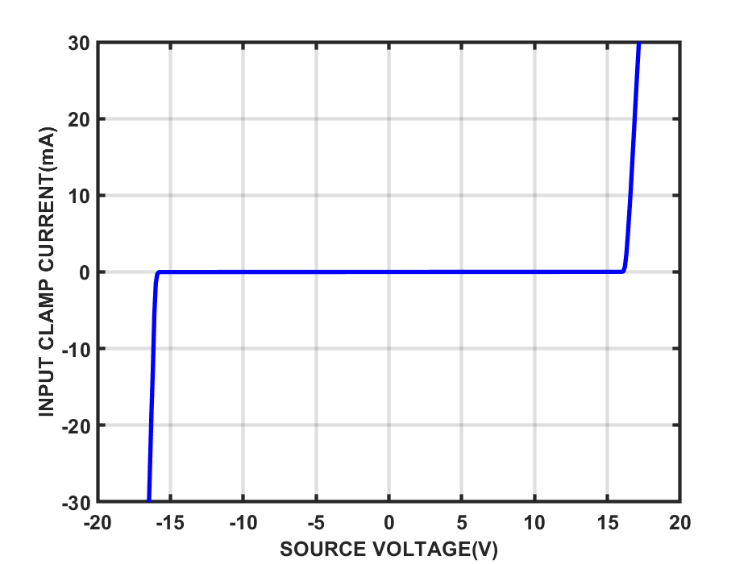

BL1088输入端口钳位I-V曲线


高精度

BL1088产品具有出色的噪声性能和线性度,其具有88dBFS的高信噪比,以及低至-100dB的THD。当输入短接时,输出噪声仅为0.7 LSBrms。


此外,BL1088内部电压基准源在全温范围内温漂仅为5 ppm/℃,能够轻易满足系统0.2%的精度需求。同时,我们还为该芯片配套了单片高精度基准源产品BLR1XX(15V输入)和BLR2XX(5.5V输入)可供客户选择。

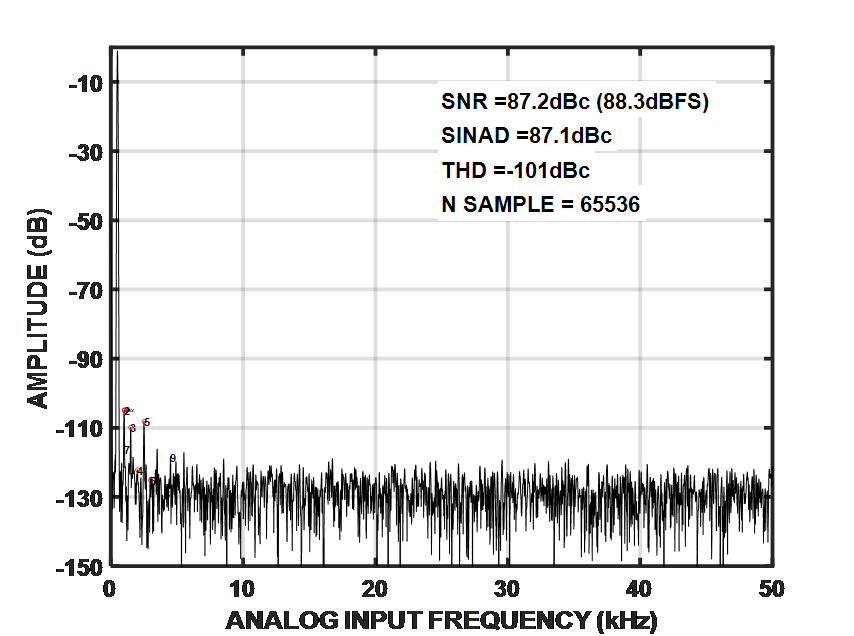

BL1088的典型FFT

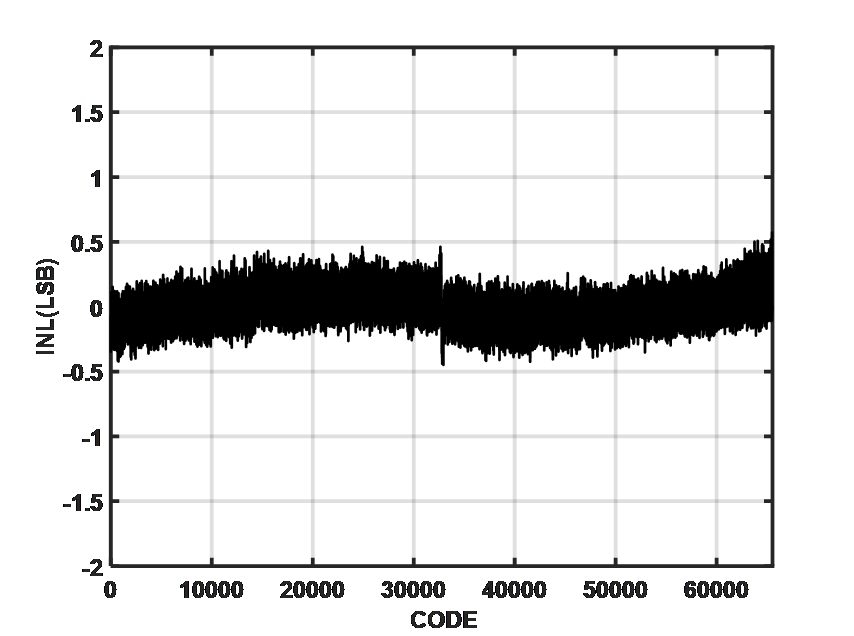

BL1088典型的INL曲线

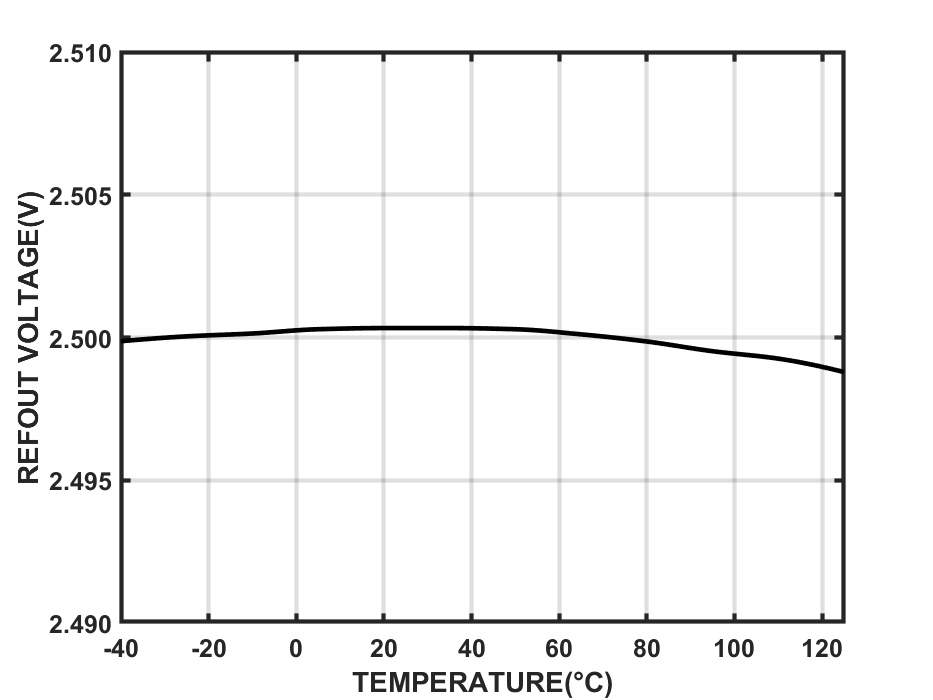

BL1088片上基准电压源温漂曲线


丰富的工作模式


01

       可编程序列器、突发模式


BL1088具有一个灵活可编程的采样序列器,能够对16个通道采样顺序进行自由编程,序列器同时支持监测芯片状态的诊断通道。


此外,用户也可选择使用突发模式实现多通道转换,以简化通信接口编程的复杂程度。利用可编程序列器灵活使用的特点,实现多模拟通道之间的准同步采样,轻松应对复杂的实际应用环境。


准同步采样突发模式序列器设置


                             两种滤波器带宽模式


BL1088的AFE中内置一阶抗混叠滤波器,并且可通过配置寄存器调节滤波器带宽。窄带模式下,-3dB带宽约为37KHz,利于实现低噪声;宽带模式下,-3dB带宽约为300KHz,助力实现低信号延迟。

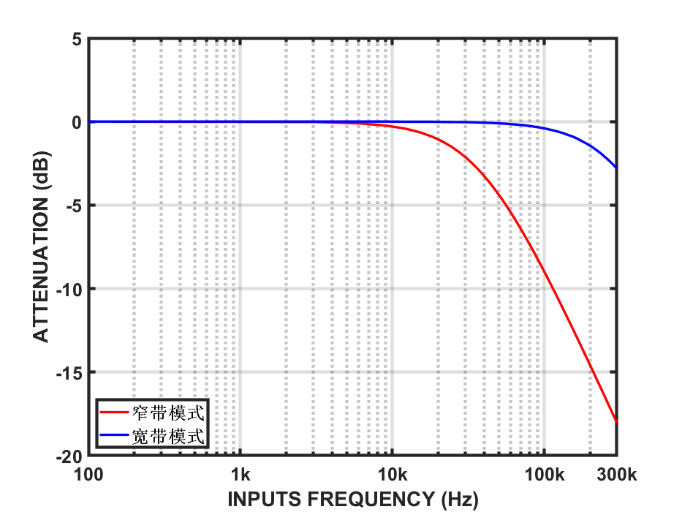

模拟抗混叠滤波器频率响应

02


03

       过采样模式

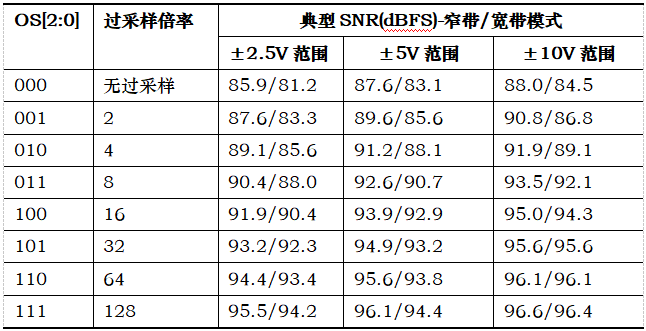

BL1088内置一个可选的数字一阶sinc滤波器,在使用较低吞吐速率且需要更高信噪比或更宽动态范围的应用中,可使用过采样模式。随着过采样率提高,SNR将得到大幅提升。


应用场景

• 继电保护

• DTU

• FTU

• 电力线监控

• 仪器仪表控制系统

• 数据采集系统


欲了解更多高精度ADC产品信息及申请样片,可访问上海贝岭官网或联系经销商渠道。

https://www.belling.com.cn/product_list.html?type=602
