深圳电机峰会暨产业链交流会圆满落幕,上海贝岭荣获“品质供应商奖”
发表时间:2023-11-14浏览次数:1165

2023年11月9日,以“创新驱动·擎领未来”为主题的2023(第五届)领芯微中国电机智造与创新应用峰会暨电机产业链交流会(以下简称“深圳电机峰会暨产业链交流会”)在深圳圆满落幕。本次同时举办第23届(深圳)电机驱动与控制技术研讨会和2023’BLDC电机设计与应用技术研讨会,聚焦电机行业的智能制造与创新应用话题方向,致力于打造一个充分交流与需求对接的沟通平台,为与会人员提供宝贵的发展洞见和创新思路,以加强电机产业链间的深度链接,共同推动电机行业的智造升级与创新发展。







上海贝岭工业市场总监冒晶晶在2023’BLDC电机设计与应用技术研讨会上,带来《基于贝岭信号链和功率链的电机驱动解决方案》主题演讲。针对电机驱动领域,上海贝岭产品可分别应用于辅助电源、控制单元、功率转换单元以及信号处理单元,产品覆盖程度可达90%以上。





当日下午14:30,峰会举办了备受期待的2023年BLDC电机控制器优秀企业年度评选颁奖仪式。在本届评选中,共设立年度领创奖、年度新锐奖、创芯突破奖、卓越解决方案奖以及品质供应商奖五大奖项,汇聚了55家业界领先企业。经过公众及用户投票的严格初选与复选过程,上海贝岭凭借其代表产品BLG40T65F系列脱颖而出,荣获“2023年BLDC电机控制器行业品质供应商奖”。




BLG40T65F产品介绍

BLG40T65F是基于贝岭650V Trench FS II技术平台开发的650V40A的IGBT产品,对标国际头部厂商第五代IGBT产品。该产品正面采用Dummy Trench+CS结构,很好的优化了器件的电容电荷参数,提高了器件的开关速度;背面采用H FS结构,改善了Vce-Eoff的折中性能,实现了低Vce(on)和高可靠性。在应用端可显著降低开关损耗,间接提高开关频率,这对应用端控制精度和效率有较大帮助。


BLG40T65典型应用——变频器

变频器最常用的电路拓扑结构如下图所示,包含一个输入整流级,通过电容把固定频率的输入电源转换成直流源,然后使用包含IGBT和快恢复二极管的逆变级,合成变频输出电源送到三相电动机的绕组。目前,带有6颗二极管和6颗IGBT的电压源逆变器架构已经完全主导了功率范围在0.5~500kW的工业驱动器。



BLG40T65典型应用——光伏逆变器

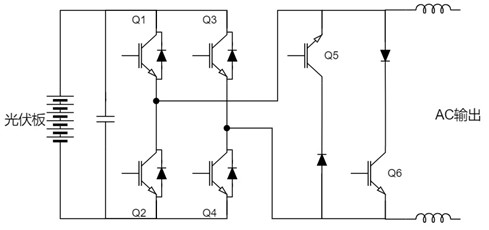

基于高效率高可靠性的HERIC拓扑结构已经大规模应用于光伏逆变器,如下图所示,具有4颗IGBT的H桥电路用于产生AC交流输出,另外2颗IGBT(Q5和Q6)用于组成输出侧的续流路径。Q5为正的电感电流导通,Q6为负的电感电流导通。在续流期间,Q1~Q4被关闭以隔离光伏板。使用贝岭IGBT器件能够在低输出功率(10%)时实现95%的效率,在100%全输出功率时实现97%的效率。单相逆变器可产生11kW的交流电,三相逆变器可以实现30kW级的交流输出。

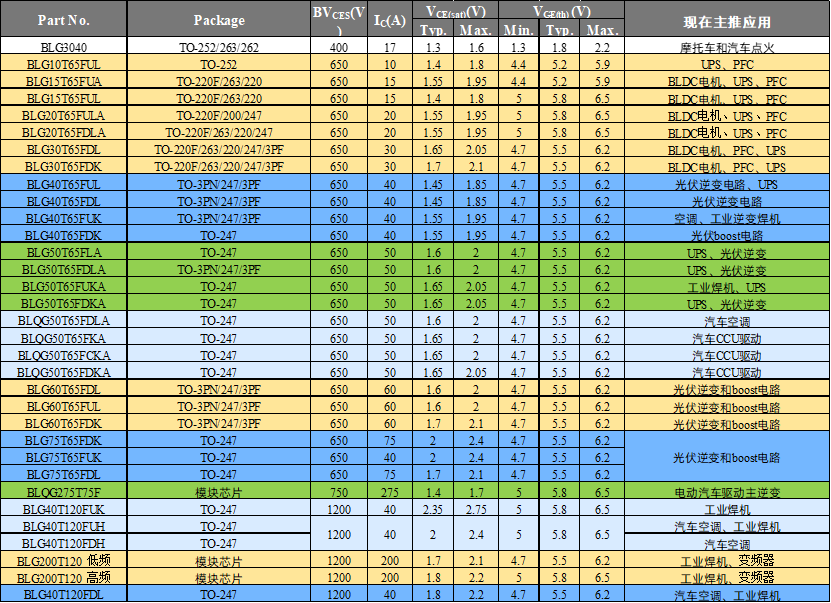

贝岭IGBT产品选型表
