上海贝岭BL32F512X系列微控制器
发表时间:2024-07-01浏览次数:3780

1. 光通讯技术的升级换代

近年来,随着5G、大数据、物联网、智能电网等新一代信息技术的迅猛发展,光通讯技术也进入了升级换代阶段。

AI大模型的推动使得数据中心结构升级,数据存储和传输需求成倍速增长,而数据流量的暴涨对通信网络的带宽、时延、传输速率、传输容量、传输距离等方面提出了更高的要求,推动了光通讯技术的创新发展,光通讯产品不断升级创新。

2. 上海贝岭在光通讯领域的布局

为更好服务和推动中国芯的应用和创新,上海贝岭围绕光通讯领域全面布局低速、高速光模块系列芯片,用以满足不同应用场景的光模块产品需求。

贝岭布局的系列SoC产品涵盖了从接入、传输到数据中心不同速率、不同传输距离等光模块的产品应用。

继贝岭发布BL32F32x2系列芯片用于100G以下光模块应用后,贝岭新发布BL32F512x系列产品,主要用于200G、400G、800G高速光模块应用。

3. 产品简介

BL32F512x 系列微控制器产品采用高性能 32 位 ARM Cortex™-M4F 内核,集成浮点运算单元(FPU) 和数字信号处理(DSP),支持并行计算指令。最高工作主频 144MHz,集成高达 512KB 加密存储 Flash 并支持多用户分区管理,最大144KB SRAM。片上集成了丰富的外设提供增强的数据处理能力和信号链资源, BL32F512x 系列微控制器在模拟外设(ADC、DAC、OPACMP)、PWM定时器、通信外设(IIC、MDIO)等规格方面也做了专门的设计,并为小型化的光模块设计度身定制了BGA64封装。

主要特性


内核CPU

― 32ARM Cortex-M4 内核+ FPU,单周期硬件乘除法指令,支持DSP指令和MPU

― 内置8KB 指令Cache缓存,支持Flash加速单元执行程序 0 等待

― 最高主频144MHz180DMIPS

加密存储器

― 高达512KByte片内Flash,支持加密存储、多用户分区管理及数据保护,支持硬件ECC校验,10万次擦写次数,10年数据保持

― 144KByte片内SRAM(包含16KByte Retention RAM),Retention RAM支持硬件奇偶校验

时钟

― HSE4MHz~32MHz外部高速晶体

― LSE32.768KHz外部低速晶体

― HSI:内部高速RC OSC 8MHz

― LSI:内部低速RC OSC 40KHz

― 内置高速PLL

― 支持1路时钟输出,可配置为系统时钟、HSEHSIPLL后分频输出

复位

― 支持上电/掉电/外部引脚复位

― 支持可编程的低电压检测及复位

― 支持看门狗复位

通信接口

― 7LIN/U(S)ART接口, 最高速率达4.5 Mbps,其中3USART接口(支持1xISO78161xIrDASmartCard),4UART接口

― 3SPI接口,速度高达36 MHz

― 1QSPI接口,速率高达144 Mbps

― 4I2C接口,速率高达1 MHz,主从模式可配,从机模式下支持双地址响应

高性能模拟接口

― 412bit 4.7Msps高速ADC,可配置为12/10/8/6bit模式,6bit 模式下采样率高达8.9Msps,多达38路外部单端输入通道,支持差分模式

― 4个轨到轨运算放大器,内置最大32倍可编程增益放大

― 多达7个高速模拟比较器,内置64级可调比较基准

― 212bit DAC,采样率1Msps

― 支持外部输入独立参考电压源

― 所有模拟接口支持1.8~3.6V全电压工作

大部分GPIO支持5V耐压.

2个高速DMA控制器,每个控制器支持8通道,通道源地址及目的地址任意可配

RTC实时时钟,支持闰年万年历,闹钟事件,周期性唤醒,支持内外部时钟校准

定时计数器

― 2 16bit高级定时计数器,支持输入捕获、输出比较、PWM输出以及正交编码输入等功能,最高控制精度6.9nS。每个定时器有4个独立的通道,其中3个通道支持6路互补PWM输出

― 4 16bit通用定时计数器,每个定时器有4个独立通道,支持输入捕获/输出比较/PWM输出

― 216bit基础定时计数器

― 1x 24bit SysTick

― 1x 7bit 窗口看门狗(WWDG)

― 1x 12bit独立看门狗( IWDG)

编程方式

― 支持SWD/JTAG在线调试接口

― 支持UART Bootloader

安全特性

― 内置密码算法硬件加速引擎

― 支持DES/3DESAESSHA1/SHA224/SHA256SM1SM3SM4SM7MD5算法

― Flash存储加密

― 多用户分区管理(MMU

― TRNG真随机数发生器

― CRC16/32运算

― 支持写保护(WRP),多种读保护(RDP)等级(L0/L1/L2

― 支持安全启动,程序加密下载,安全更新

― 支持时钟失效监测,防拆监测

96UID128UCID

工作条件

― 工作电压范围:1.8V~3.6V

― 工作温度范围:-40105

― ESD±4KVHBM模型), ±1KVCDM模型)

封装

― BGA64

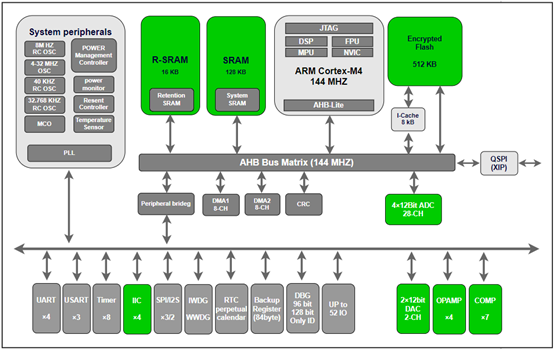

1 BL32F512X系列产品框图

4. BL32F512x系列产品资源分配

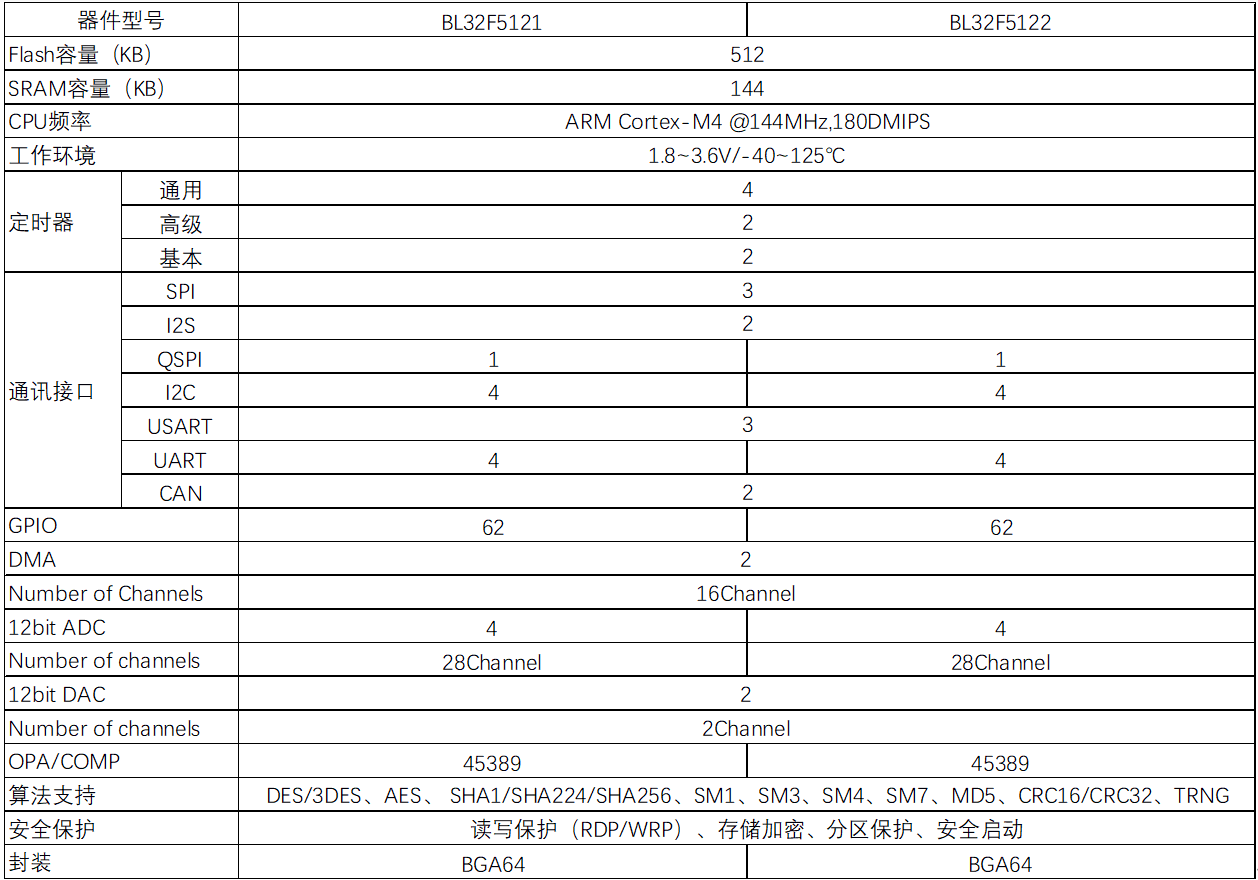

1 BL32F512x系列产品资源分配表


5. 开发生产系统

BL32F512X系列有DemoKit和完整的软件开发工具,便于快速轻松地开发应用程序。

DemoKit 有完整的I2CSPIQSPIADCDACSWD输入输出引出,便于直接使用。

软件工具包有大量的应用示例提供参考,方便用户快速理解和使用。

集成开发环境及编译器支持 Keil、GCC、IAR。

调试可使用J-LINK、ST-LINK、DAP-LINK等通用工具

贝岭有专门的工具支持量产批量烧录。
