• SA2603-CN-V1.0.pdf

  （Documentation）

  ALL

• 悬浮绝对电压600V
• 电源电压工作范围:10.0-20.0V
• 兼容3.3/5/15V输入逻辑
• 驱动电流:+0.3A/-0.6A(typ.)
• 死区时间: 500ns (typ.)
• 集成VCC和VBS欠压保护
• SOP8 封装

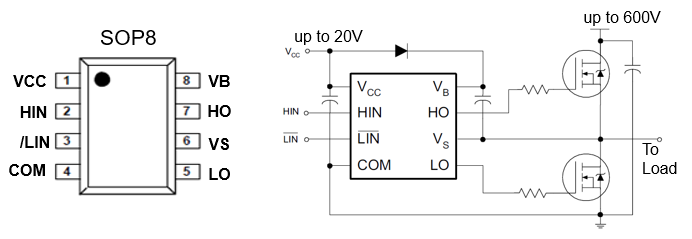

SA2603是一款针对于双NMOS的半桥栅极驱动芯片，专为高压、高速驱动N型功率MOSFET和IGBT设计，可在高达600V电压下工作。 SA2603内置VCC和VBS欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。 SA2603输入脚兼容3.3-15.0V输入逻辑，集成防穿通死区时间为500ns，驱动能力为+0.3A/-0.6A。 SA2603采用SOP8封装。
