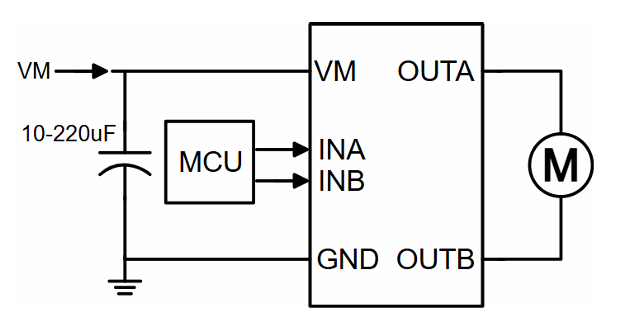

SA8358是一款高性能H桥驱动芯片，能够驱动一个直流有刷电机电机实现正转、反转、停止、刹车功能。集成了四个N沟道功率MOS和内部电荷泵，支持上桥臂MOS以100%占空比输出。
SA8358支持PWM调速控制，并集成了内部死区时间，有效避免上下桥臂直通。SA8358内部还集成了过流保护、过温关断和欠压锁定，有效保护设备运行安全。
当输入均为低时，SA8358通过关断内部大部分控制电路，实现超低待机功耗。

• 工作电压范围:4.0-40.0V
• 持续电流:3.0A,峰值电流: 6.5A
• 低导通电阻:200mΩ (HS+LS)
• 集成过流保护
• 集成欠压保护
• 集成过温保护
• 低待机电流
• 低工作电流
• SOP8封装

• SA8358_V01_cn.pdf
