BL6513C
三相,有功电能,电能计量
产品简介
BL6513C是三相电子电度表的核心计量芯片，采用低功耗设计，芯片静态功耗 25mW（典型值），因此可以采用三相阻容分压电源，大大降低了生产成本。基于此芯片设计的三相电子电度表具有外围电路简单、精度高、稳定性好等特点，适用于三相三线和三相四线电力用户的电能计量
优势特点
- 高精度，在输入动态工作范围（3000:1）内，非
- 线性测量误差小于 0.1%
- 单电源工作（5V），静态功耗 25mW （典型值）
- 可以选择代数求和或绝对值求和两种方式来计量三相平均功率和
- 精确测量正、负两个方向的有功功率，且以同
- 一方向计算电能
- 慢速输出脉冲（F1、 F2）能直接驱动电机工作，快速输出脉冲(CF)可用于计算机数据处理
- 防窃电功能，逻辑输出脚 REVP 用于显示三相中任一相存在反向用电
- 芯片上带参考电压源 2.42V±8%
- 采用 SOP24 封装形式

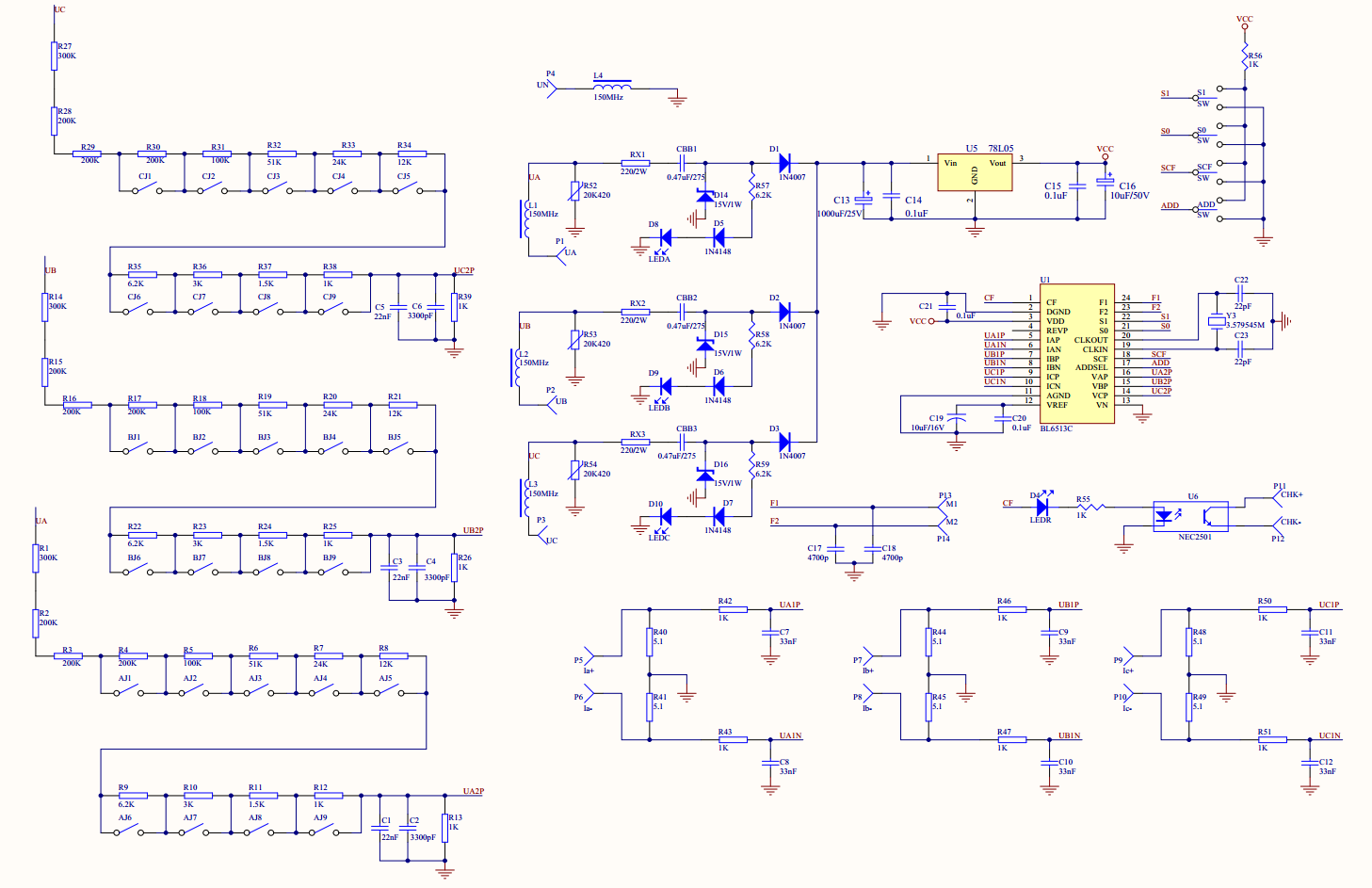

应用电路
