BL6552
7通道三相电能监测及分析芯片 电能质量管理
产品简介
BL6552是一颗7通道三相电能监测及分析芯片，适用于三相智能断路器、三相导轨表、电测仪表、大功率设备电源监控等应用，具有较高的性价比。
优势特点
- 高精度， 8000：1 的输入动态范围内有功电能测量非线性误差<0.1%
- 高稳定性，8000：1 的输入动态范围内无功电能测量非线性误差<0.1%
- 提供零线电流测量
- 提供分相以及总（基波和谐波）有功、无功、视在功率（24bit，支持两种计算方式）；以及基波有功、无功功率（24bit）
- 提供分相电压、电流有效值（24bit），检测范围 3000：1 内相对误差小于0.1%
- 提供分相电压、电流以及零线电流的波形采样数据（24bit）
- 提供总（基波和谐波）有功、无功、视在能量（24bit）
- 提供总（基波和谐波）有功、无功线周期能量
- 提供总（基波和谐波）正向有功能量和负向有功能量
- 提供合相以及四象限无功能量
- 提供每周波 300 点实时波形
- 提供分相、合相功率因子
- 具有快速有效值输出
- 提供电压电流相角测量
- 具有有功电能和无功电能的快速脉冲输出
- 具有电压失压和断相检测功能
- 具有电流失流检测功能
- 具有电流电压峰值检测、过零检测功能
- 具有电压线频率检测
- 可编程防潜动阀值设置
- 可编程调整脉冲输出的频率
- 可编程有功、无功、视在功率误差及增益调整
- 可编程输入有功相位补偿
- 可按照需要给出中断请求信号，方便与外部 MCU 的控制
- 具有 UART/SPI 通信接口，便于数据传输
- 内置参考电压源
- 单电源 3.3V
- QFN36 封装

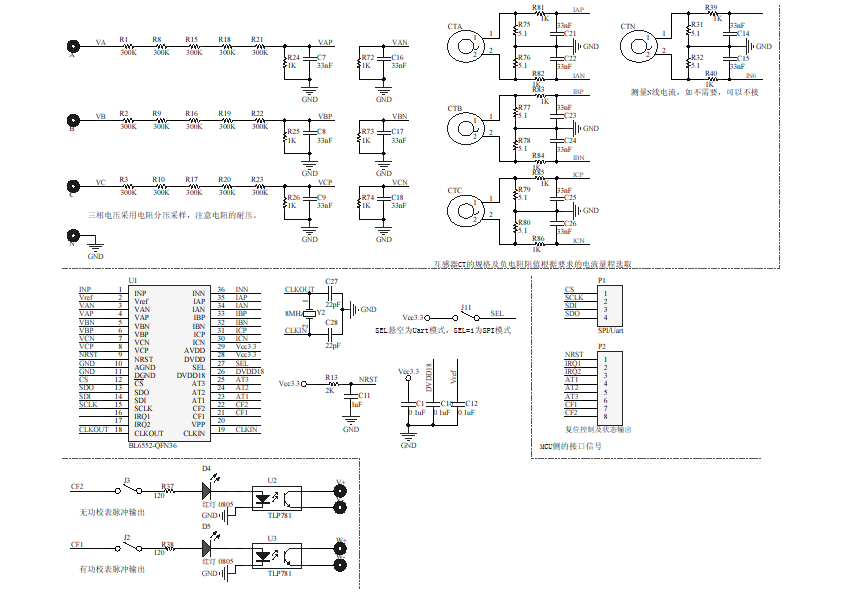

应用电路
产品手册
